Противоповличаща система (WSP)
Противоповличаща система на влак
Wheel Slide Protection System (WSP) – Технически наръчник
Въведение в WSP системите
Противоповличащата система (WSP – Wheel Slide Protection System) представлява критично важна технология за безопасност във влаковото транспортиране. Тази система е проектирана да предотврати блокирането и плъзгането на колелата на влака по релсите по време на спиране.
Системата е особено важна при условия на ниско сцепление между колелата и релсите. Такива условия възникват при мокри релси, наличие на листа, лед, сняг или други замърсители върху релсовия път.
Защо WSP системата е критично важна?
Предотвратява опасни ситуации
Предпазва от повреди
Оптимизира спирането
Безопасност: Блокирано колело предлага минимална спирачна сила. Това може драматично да увеличи спирачния път и да доведе до аварийни ситуации.
Предотвратяване на повреди: Плъзгането причинява сериозни повреди по бандажите на колелата. Образуват се „плоски места“, които водят до скъпи ремонти и поддръжка.
Спирачна ефективност: WSP системите осигуряват прилагане на максимална спирачна сила без блокиране на колелата. Така се постига най-краткия възможен спирачен път.
Центробежен регулатор (ЦРБ) – Механична технология
Центробежният регулатор (ЦРБ) представлява чисто механично устройство за откриване на повличане на колелата. Това е една от първите технологии, използвани за решаване на проблема с плъзгането на колелата.
Принцип на работа
ЦРБ функционира на базата на принципа на центробежната сила. Вътре в устройството се намират няколко малки тежести (маси), които са механично свързани към оста на колелото.
Когато колелото се върти с нормална скорост, тези маси се избутват навън поради центробежната сила. При внезапно намаляване на скоростта на колелото (индикация за потенциално плъзгане), центробежната сила върху масите рязко намалява.
Технически параметри на ЦРБ:
Функционален процес
Промяната в центробежната сила се засича от механичен датчик. Този сигнал задейства специален клапан, който за кратко намалява налягането в спирачния цилиндър към засегнатото колело.
Намаляването на спирачното налягане позволява на колелото да възстанови скоростта си и сцеплението с релсата. След възстановяване на нормалната скорост, налягането се прилага отново.

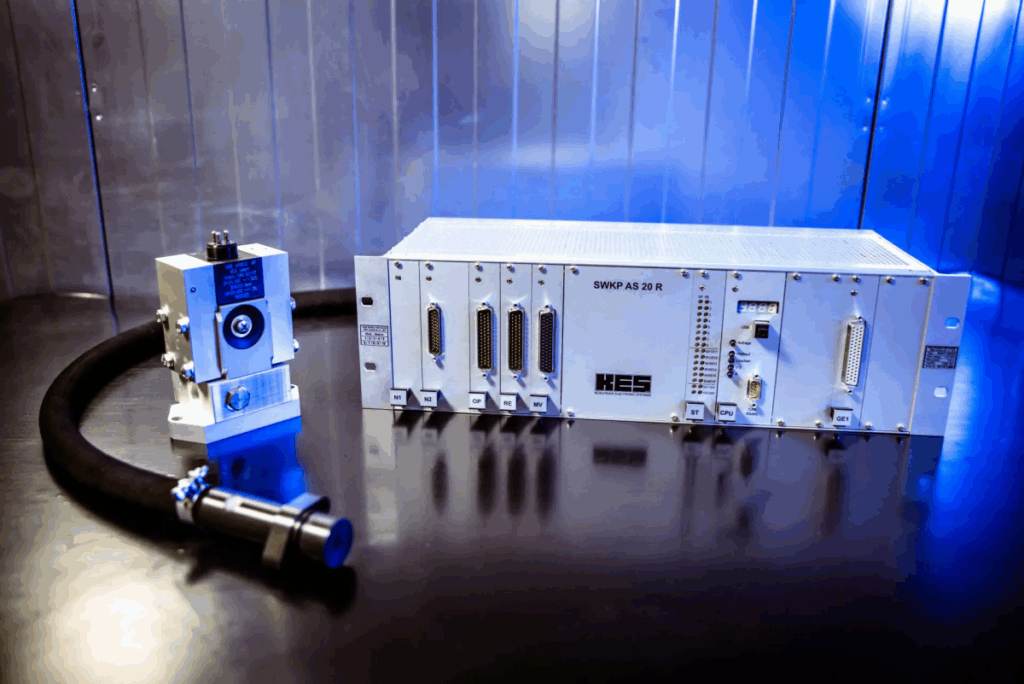

Съвременни електронни WSP системи
Съвременните WSP системи използват напреднала електронна технология за значително по-прецизен и бърз контрол. Тези системи се състоят от няколко ключови компонента:
Основни компоненти на електронните WSP системи:
Датчици за скорост: Хол-ефект или индуктивни датчици, монтирани близо до всяка ос. Те откриват скоростта на въртене с висока точност.
Електронен контролен блок (ECU): „Мозъкът“ на системата, който постоянно наблюдава и сравнява скоростите на всички оси.
Спирачни контролни клапани: Електропневматични клапани, които модулират налягането към засегнатото колело много бързо и прецизно.
Софтуерни алгоритми: Разширени алгоритми, които разграничават истинско плъзгане от нормално забавяне при спиране.
Сравнение: ЦРБ срещу съвременни системи
Центробежен регулатор (ЦРБ)
Предимства:
• Проста конструкция и надеждност
• Не изисква електрозахранване
• Ниска първоначална цена
• Лесна диагностика на проблеми
Недостатъци:
• По-бавна реакция
• Механично износване
• Ограничена прецизност
• Редовна поддръжка
Електронни WSP системи
Предимства:
• Много бърза реакция (ms)
• Висока прецизност
• Интелигентни алгоритми
• Самодиагностика
Недостатъци:
• По-висока цена
• Зависимост от електроника
• Сложна диагностика
• Необходимост от специалисти
Техническа ефективност и показатели
Сравнителни показатели:
Съвременните електронни WSP системи показват значително по-добри резултати в критични ситуации. Те могат да намалят спирачния път с до 30% при условия на ниско сцепление.
Приложение в съвременния железопътен транспорт
В България и много други страни все още се използват влакове, оборудвани с ЦРБ системи. Това е особено характерно за по-стария подвижен състав и специфични регионални конструкции.
Актуално състояние: Въпреки че центробежните регулатори са по-стара технология, те все още осигуряват основна защита срещу плъзгане на колелата. Постепенно се извършва модернизация към електронни системи при ремонт и обновяване на подвижния състав.
Новите влакове се оборудват изключително с напреднали електронни WSP системи. Тези системи интегрират множество сензори и използват машинно обучение за оптимизиране на спирачните характеристики.
Заключение
Противоповличащите системи представляват критично важна технология за безопасността във влаковия транспорт. От механичните центробежни регулатори до съвременните електронни системи, развитието на тази технология продължава да подобрява безопасността и ефективността на железопътния транспорт.
Въпреки че ЦРБ системите са по-стара технология, те все още играят важна роля в много железопътни мрежи по света. Постепенният преход към електронни WSP системи е част от общата модернизация на железопътната инфраструктура.
Бъдещо развитие
Следващото поколение WSP системи ще включва изкуствен интелект и предиктивни алгоритми. Тези системи ще могат да предвиждат условията на сцепление и да адаптират спирачните характеристики в реално време.

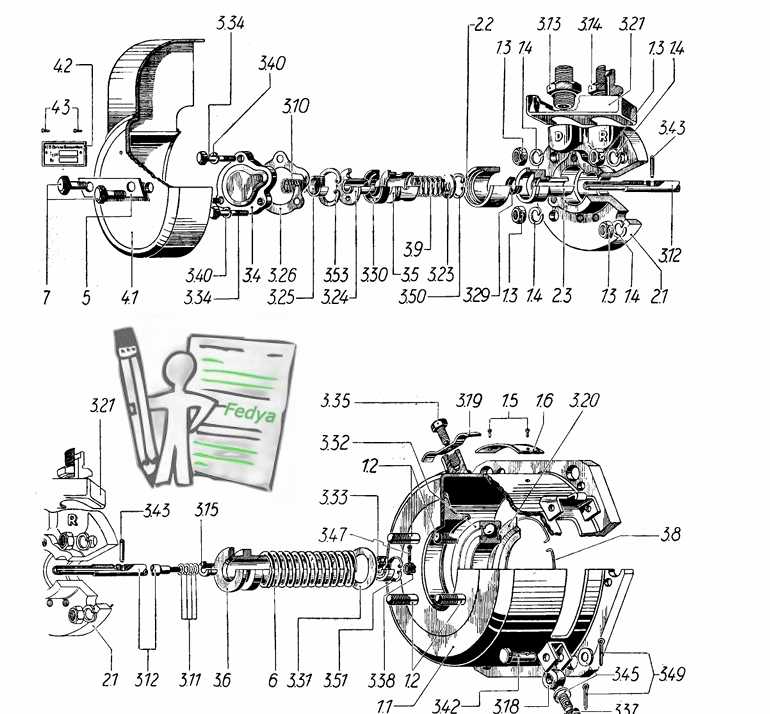

Унифициран регулатор на спирачното налягане Ar 11 за букси на оси.
Този регулатор, е повече познат, като ЦРБ – центробежен регулатор. Той е зависим от оборотите и е монтиран към буксата на оста и задвижван директно от колооста на превозното средство. Използва при железопътни превозни средства (най-вече, калотковите пътнически вагони) за автоматично регулиране на спирачната сила според скоростта.
Характеристики:
- Едностепенно регулиране, достатъчно поради рязкото нарастване на триенето под 50–60 km/h.
- Два превключващи момента:
- ~70 km/h – включване на високо спирачно налягане;
- ~50 km/h – превключване на ниско спирачно налягане.
Конструкция:
- Динамична част: 4 центробежни тежести, монтирани на тялото на регулатора и свързани с колооста чрез предавателен елемент.
- Пневматична част: Разположена в чугунен корпус.
- Лагериране: Всички въртящи се части са на сачмени лагери.
- Пружинна втулка получава центробежната сила и управлява вентилния щифт.
- Гумени демпфери ограничават хода на тежестите.
- Ръчно превключване: Възможно чрез завиване на болт М10 в отвора на тежестите, при достъп през сервизен капак или чрез „манела“.
Тъй като коефициентът на триене при скорости под 50–60 km/h рязко се увеличава, докато при по-високи скорости се изменя само незначително, е достатъчно едностепенно регулиране на силата на спирачните накладки.
