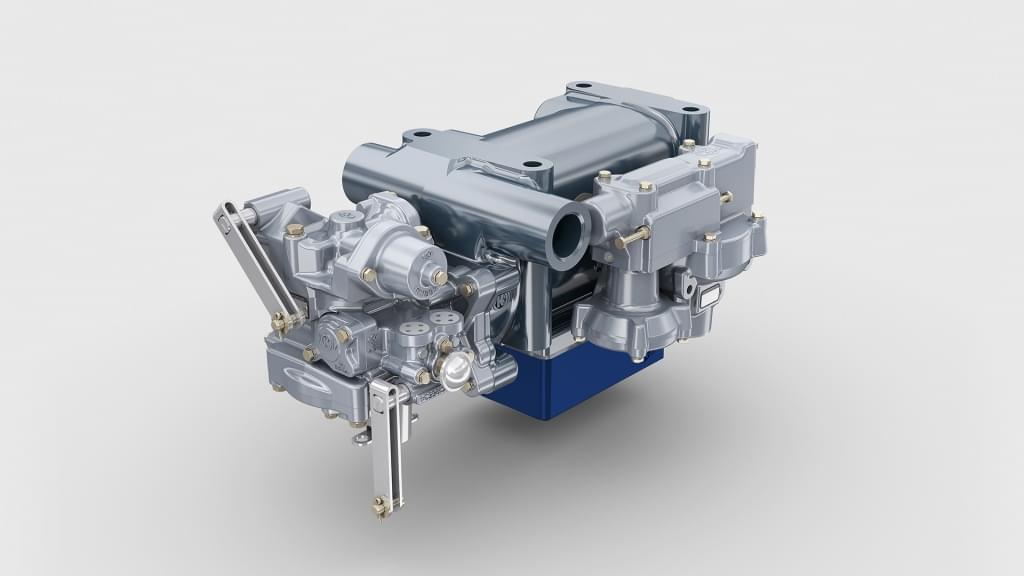

Разпределителният вентил KEf на Knorr-Bremse

Съвременно поколение пневматични дистрибутори за товарни вагони

1. Въведение

Разпределителният вентил (Distributor Valve) е основният управляващ елемент в автоматичната въздушна спирачна система на железопътния подвижен състав. Неговата задача е да преобразува измененията в налягането на главната спирачна линия в точно дозирано налягане в спирачните цилиндри.

Платформата KEf представлява най-новото поколение разпределителни вентили на Knorr-Bremse, разработено като наследник на класическата серия KE, използвана в Европа повече от шест десетилетия.

2. Историческо развитие на серията KE

Оригиналният вентил KE е въведен през 50-те години на XX век и бързо се утвърждава като стандарт в европейските товарни вагони. С течение на времето възникват стотици варианти (KE, KEa, KEdv и др.), адаптирани към различни:

• обеми на спирачни цилиндри
• режими G/P/R
• товарни характеристики
• национални стандарти

Това води до значително усложняване на логистиката и поддръжката.

Платформата KEf (въведена след 2018 г.) е разработена именно за да уеднакви и стандартизира тази система.

3. Конструктивна концепция на KEf

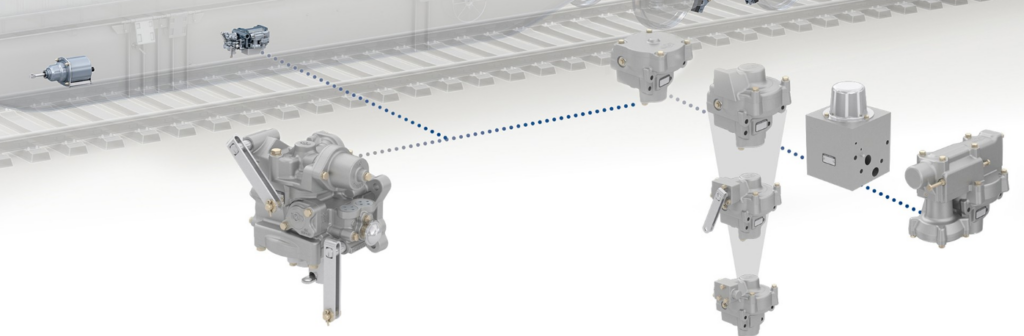

3.1 Модулна архитектура

KEf е проектиран като:

• основен разпределителен модул
• отделен relay вентил
• допълнителни функционални модули

Тази архитектура позволява една базова конструкция да покрие огромен диапазон от приложения, заменяйки приблизително 500 предходни варианта от по-старите серии.

3.2 Компактност и тегло

Спрямо предишните поколения:

• намалено тегло
• по-компактни габарити
• по-лесна интеграция в модерни рамови конструкции

Това е особено важно при съвременните товарни вагони с оптимизирано пространство.

3.3 Поддръжка и сервиз

Едно от основните предимства на KEf е разделянето на:

• монтажен носещ блок
• функционален вентилен модул

Това позволява демонтаж и сервиз без разглобяване на цялата инсталация, което намалява времето за престой.

4. Принцип на работа

KEf функционира по класическия принцип на автоматичната въздушна спирачка:

4.1 Спиране

1. Машинистът намалява налягането в главния спирачен провод (ГВП).
2. Разпределителят (вентила) регистрира разликата между:
   • налягането в спирачния провод
   • налягането в управляващата камера
3. Вътрешните клапани се преместват.
4. От резервоара въздух се подава към спирачния цилиндър.

4.2 Освобождаване

1. Налягането в ГВП се възстановява.
2. Вентила затваря подаването.
3. Спирачният цилиндър се изпразва към атмосферата.

5. Интелигентни и модерни функции

KEf е проектиран с оглед на:

• интеграция в концепцията за Digital Freight Train
• възможност за мониторинг на пневматични параметри
• оптимизирано поведение при дълги товарни композиции

Платформата позволява по-добра повторяемост на спирачното усилие и по-стабилно поведение в режим G и P.

6. Надеждност и внедряване

Серията KEf е внедрена в десетки хиляди товарни вагони в Европа. Производителят посочва над 100 000 работещи устройства от новото поколение (KEf/KRf платформи).

Това показва висока степен на индустриално доверие и стандартизация.

7. Сравнение: класически KE срещу KEf

8. Значение за експлоатацията

KEf допринася за:

• по-стабилно спирачно усилие
• по-ниски разходи за резервни части
• по-лесна логистика
• по-малко грешки при избор на вариант

За операторите това означава намалени разходи за поддръжка и по-висока оперативна надеждност.

Носач на разпределителния вентил KEf

1. Конструктивна роля на носача

При платформата KEf на Knorr-Bremse разпределителният вентил е разделен на:

• Носещ (монтажен) блок
• Функционален вентилен модул (Distributor Unit)
• Relay вентил (в зависимост от конфигурацията)

Носачът представлява масивен метален корпус (обикновено от високоякостен чугун или лята стомана), който изпълнява едновременно:

• механична носеща функция
• пневматичен разпределителен колектор
• интерфейс между вагона и сменяемия вентилен модул

Той остава постоянно монтиран към вагона, дори при демонтаж на самия вентил за сервиз.

2. Захващане на носача към рамата на вагона

2.1 Монтажна позиция

Носачът на KEf обикновено се монтира:

• върху надлъжната греда на рамата
• или върху специална монтажна конзола
• в близост до въздушния резервоар

Разположението е съобразено с:

• минимална дължина на тръбопроводите
• защита от механични удари
• достъпност при техническо обслужване

2.2 Метод на закрепване

Закрепването се осъществява чрез:

• болтово съединение с високоякостни болтове
• понякога чрез заварена монтажна планка, към която носачът се болтова
• използване на виброустойчиви шайби или фиксиращи елементи

Важни технически принципи:

• монтажната повърхност трябва да бъде равнинна
• осигурява се точно позициониране спрямо тръбните връзки
• болтовете се затягат с определен момент (според сервизната документация)

Носачът поема всички динамични натоварвания от:

• вибрации
• удари
• надлъжни ускорения
• температурни деформации

Затова механичната му устойчивост е критична за безопасността.

3. Пневматични интерфейси в носача

Носачът не е просто механична конзола. В него са интегрирани:

• канал за главна спирачна линия (BP)
• канал към спомагателния резервоар
• изход към спирачния цилиндър
• атмосферни отвори

Той функционира като пневматичен колектор, върху който се „насажда“ самият вентилен модул.

Това решение позволява:

• минимизиране на външните тръбни връзки
• намаляване на течовете
• по-лесен демонтаж

4. Захващане на самия вентил към носача

4.1 Принцип

Функционалният модул KEf се монтира върху носача чрез:

• прецизно обработена контактна повърхност
• уплътнителни пръстени (O-ring или плоски уплътнения)
• болтово закрепване

Контактът между модула и носача осигурява:

• херметичност на всички вътрешни пневматични канали
• точно съвпадение на каналите
• механична стабилност

4.2 Предимства на тази система

1. При повреда не се демонтира целият монтажен блок.
2. Тръбните връзки към вагона остават непокътнати.
3. Намалява се времето за ремонт.
4. Намалява се рискът от грешно повторно свързване.

Това е една от ключовите разлики спрямо по-старите KE варианти.

5. Инженерна логика зад разделянето носач–вентил

Концепцията отразява съвременната философия на:

• модулност
• бърз сервиз
• минимизиране на престоя на вагона
• стандартизация

От гледна точка на експлоатацията това означава:

• по-ниски разходи за труд
• по-бърза подмяна в депо
• по-висока оперативна готовност

Заключение

Разпределителният вентил KEf представлява логичната еволюция на доказаната серия KE. Със своята модулна архитектура, стандартизация и готовност за дигитализация той се утвърждава като съвременен европейски стандарт за товарни вагони.

Комбинацията от класически доказан пневматичен принцип и модерна инженерна концепция прави KEf ключов компонент в развитието на съвременните железопътни спирачни системи.
