Спирачните системи на новите влакове Škoda и Alstom
Мащабната модернизация на железопътния състав в България с навлизането на четиривагонните електрически мотрисни влакове (EMU) Škoda RegioPanter и шествагонните Alstom Coradia Stream (проектирани за максимална скорост от 160 km/h) представлява технологичен скок спрямо експлоатирания до момента подвижен състав.
Един от най-критичните компоненти за осигуряване на безопасността, енергийната ефективност и динамиката на тези модерни композиции е спирачната система. Докато класическите локомотиви и вагони разчитат изцяло на чисти пневматични системи (като разпределители система KE или Matrosov), новите мотрисни влакове внедряват хибридни, високоинтегрирани електропневматични (EP) и електродинамични (EDB) системи с компютърно управление.
В настоящата статия разглеждаме подробно архитектурата, принципа на действие на спирачното оборудване (с фокус върху решенията на Knorr-Bremse) и предимствата им спрямо конвенционалните спирачки.
1. Архитектура и компоненти на спирачната система

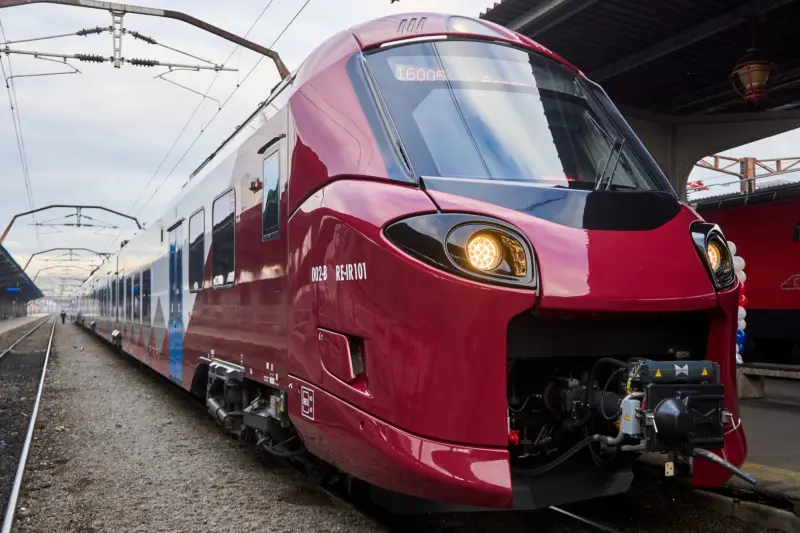

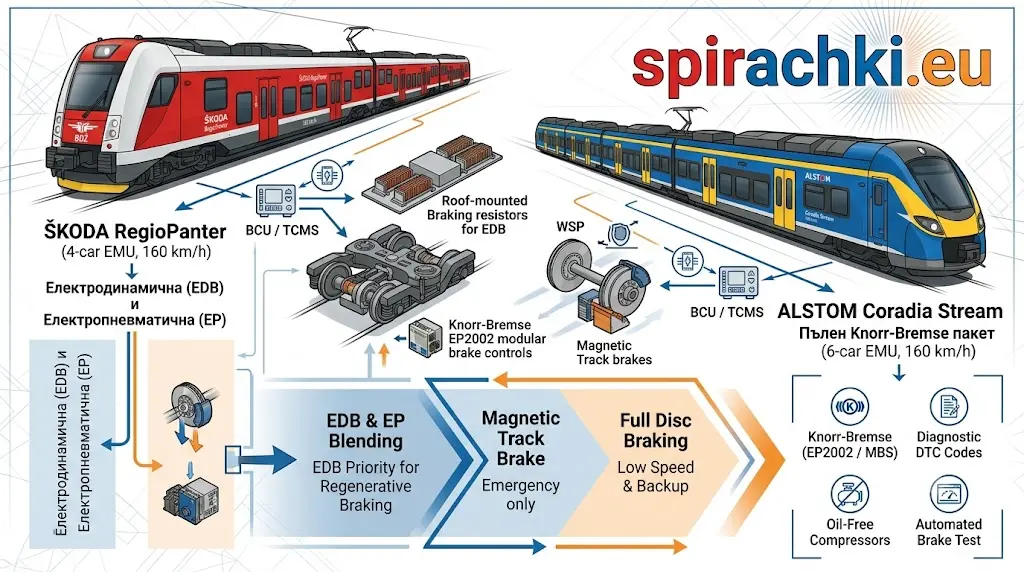

Спирачните системи на Škoda RegioPanter и Alstom Coradia Stream са изградени на модулен принцип и комбинират три основни вида спирачно усилие:
Спирачна система на мотрисата
│
┌─────────────────────────────────┼─────────────────────────────────┐
▼ ▼ ▼
Електродинамична (EDB) Електропневматична (EP) Магнитно-релсова (Mg)
• Рекуперативна (в мрежата) • Дискови спирачки (на осите) • Екстрено спиране (R)
• Реостатна (в резистори) • Индивидуални EP модули • Независима от сцеплението
1.1. Електродинамична спирачка (EDB)
Електродинамичната спирачка е първичната спирачна система при служебно (регулярно) спиране. При нея тяговите двигатели преминават в генераторен режим и превръщат кинетичната енергия на влака в електрическа.
- Рекуперативно спиране: Първостепенен режим, при който генерираната електрическа енергия се връща обратно в контактната мрежа (25 kV, 50 Hz). Това намалява разхода на електроенергия на оператора с до 25–35%.
- Реостатно спиране: Ако контактната мрежа не може да приеме енергията (напр. липса на друг консуматор в участъка или изключена подстанция), енергията се разсейва под формата на топлина през покривни спирачни резистори.
1.2. Електропневматична дискова спирачка (EP)
Когато EDB не е достатъчна (при високи препреждащи сили, аварийно спиране или при скорости под ~10–15 km/h), се включва фрикционната пневматична спирачка.
- При Škoda RegioPanter и Alstom Coradia Stream са използвани дискови спирачки, монтирани директно върху колоосните оси (по 2 или 3 диска на ос в зависимост от натоварването) или на колелата.
- Апаратурата на Knorr-Bremse включва компактни безмаслени компресорни агрегати (серии VV120-T / VV270-T), изсушители за въздух, компактни спирачни модули (EP2002 или MBS) и спирачни апарати с автоматично регулиране на хлабината между накладките и диска.
1.3. Магнитно-релсова спирачка (Mg)
Особено при композиции, работещи при скорости до 160 km/h и повече (в режим спирачен процент R), се монтират електромагнитни релсови спирачки върху талигите. При задействане на екстрено спиране спирателните обувки се спускат пневматично и се притискат директно към главата на релсата чрез силно магнитно поле. Тази система е напълно независима от сцеплението между колелото и релсата (wheel-rail adhesion).
2. Специфика при Alstom Coradia Stream и Škoda RegioPanter
Въпреки че и двата модела спазват европейските TSI стандарти (TSI LOC&PAS, TSI PRM), има специфични различия в тяхното спирачно изпълнение:
| Показател | Škoda RegioPanter (4-вагонни) | Alstom Coradia Stream (6-вагонни) |
| Производител на пневматиката | Knorr-Bremse / DAKO (Knorr-Bremse интеграция) | Knorr-Bremse (пълен пакет) |
| Конфигурация на талигите | Моторни и свободни талиги (Jacobs или класически) | Двигателни и свободни талиги (включително Jacobs талиги) |
| Контрол на пневматиката | Интелигентни EP2002 / EP Compact вентили | Разпределена микропроцесорна система Knorr-Bremse |
| Компресорна група | Безмаслен бутален компресор Knorr-Bremse | Безмаслен винтов/бутален компресор Knorr-Bremse |
| Режим на спиране | R + Mg, P, EDB | R + Mg, P, EDB |
При Alstom Coradia Stream конфигурирането с изцяло Knorr-Bremse апаратура интегрира системата за противобуксуване и против пързаляне (WSP – Wheel Slide Protection) директно с електронния спирачен контролер (EBCU). Това осигурява микросекундна реакция при влошено сцепление (напр. шума, влажни релси).
3. Принцип на действие: Управление и смесване (Brake Blending)
Управлението на спирачното усилие при новите мотриси не се извършва механично чрез промяна на налягането в главния спирачен тръбопровод (ГСТ) от ръкохватката на машиниста, а по електронен път (Fly-by-wire / TCMS).
[ Ръкохватка / ETCS ] ────> [ Спирачен компютър (EBCU / TCMS) ]
│
┌───────────────────────┴───────────────────────┐
▼ ▼
[ Рекуперативна спирачка (EDB) ] [ Електропневматична спирачка (EP) ]
(Приоритет 1: Max енергия в мрежата) (Приоритет 2: Допълва при недостиг)
- Заявка за спиране: Машинистът (или автостоп системата ETCS Baseline 3) задава необходимото забавяне ($m/s^2$).
- Пресмятане на Blend: Компютърът EBCU (Electronic Brake Control Unit) изчислява кинетичната енергия и изпраща заявка към инверторите на тяговите двигатели за задействане на EDB.
- Плавна интеграция (Blending):
- Ако EDB осигурява 100% от исканото спирачно усилие, дисковите спирачки не се задействат.
- Ако EDB реализира само 70% (поради ограничение по ток, скорост или прегряване), EBCU подава електрически сигнал към EP вентилите на Knorr-Bremse, които с висока точност подават сгъстен въздух към цилиндрите на дисковите спирачки за останалите 30%.
- Спиране до пълна спирка: При спадане на скоростта под ~10 km/h ефикасността на EDB намалява. Система управлява плавен преход („hands-off“) към дисковата пневматична спирачка, която задържа влака на място (спирачка за задържане / Holding Brake).
Fail-Safe принцип при Екстрено спиране:
При задействане на аварийно/екстрено спиране (от машиниста, ETCS или при скъсване на влака), електронното управление се заобикаля. Сгъстеният въздух от главния спирачен тръбопровод се изпуска бързо през атмосферни клапани, което кара механичните пружинни и пневматични разпределители да подадат максимално пневматично налягане към дисковете и да спуснат магнитно-релсовите спирачки.
4. Сравнение: Модерни EP/EDB системи срещу Класически пневматични системи
За да се разбере технологичната разлика спрямо по-стария подвижен състав (напр. локомотиви серия 44/45 и вагони със спирачки Matrosov или KE), основните технически параметри са съпоставени в таблицата по-долу:
Сравнителен анализ
| Параметър | Класическа пневматична спирачка (Matrosov / KE) | Модерна хибридна система (Škoda / Alstom + Knorr-Bremse) |
| Управление | Пневматично (чрез промяна на налягането в ГСТ: 5.0 $\rightarrow$ 3.5 bar) | Електронно (CAN / Train Bus) с пневматичен дубльор за безопасност |
| Скорост на разпространение на сигнала | Вълна на налягането: 250 – 280 m/s | Електрически сигнал: 300 000 km/s (мигновено задействане на всички вагони) |
| Енергийна ефективност | 0% (цялата кинетична енергия се губи като топлина и прах) | До 30-35% възстановяване на енергията чрез рекуперация |
| Износване на компонентите | Високо износване на калодки/дискове; фрикционен прах | Минимално износване (над 80% от спиранията са изцяло електродинамични) |
| Защита от блокиране на колелата | Липсва или е механична/инерционна | Високопрецизен микропроцесорен WSP (контролира плъзгането ос по ос) |
| Време за реакция при спиране | 3.0 – 6.0 секунди за цялата композиция | < 0.5 секунди за цялата композиция |
| Диагностика | Мануална (проба на спирачките на място) | Автоматична самодиагностика в реално време с запис на грешки в TCMS |
5. От гледна точка на железопътния техник: Сравнителен анализ
За сервизния персонал, поддръжката и машинистите преходът от класически влак (съставен от локомотив и вагони) към модерни EMU мотриси (Škoda RegioPanter и Alstom Coradia Stream) променя изцяло ежедневните оперативни процедури и методи за отстраняване на неизправности (troubleshooting).
Сравнителна таблица: Инженерно-технически контраст
| Аспект / Компонент | Класически влак (Локомотив + Вагони) | Нов EMU (Škoda RegioPanter / Alstom Coradia) |
| Основа на спирачния контрол | Пневматичен разпределител (напр. KE, Matrosov, DAKO-L) | Електронен спирачен контролер (EBCU / FlexControl BCU) |
| Логика на управление | Изцяло пневматична (налягане в ГСТ) | Цифрова / Електронно управление с пневматичен резервен дубльор |
| Интерфейс на машиниста | Пряко управление на въздушното налягане чрез кран-машинист | Задаване на желано забавяне ($m/s^2$) или % спирачно усилие |
| Диагностика и откриване на грешки | Ограничена / Ръчно търсене с манометри по вагоните | Непрекъсната самодиагностика през TCMS, регистриране на DTC кодове |
| Проба на спирачките | Ръчна проба от прегледaч (визуален оглед на буталния ход и калодките) | Автоматизирана проба на спирачките (Automatic Brake Test) от кабината |
| Регулиране спрямо товара | Механични/пневматични превключватели „Празен-Натоварен“ (P/G/R) | Автоматично, непрекъснато (сензори за въздушно окачване / тегло) |
| Поддръжка на компресорната група | Маслени компресори (честа смяна на масло, филтри и кондензатни уловители) | Безмаслени компресори Knorr-Bremse (дълги сервизни интервали) |
| Износване на компонентите | Влошен живот на фрикционните калодки/дискове; образуване на метален прах | Минимално износване благодарение на приоритетното рекуперативно спиране |
Практически нюанси за поддръжката
1. Диагностика и софтуерен анализ
- При класическия състав: При задържане или несиметрично спиране техникът трябва физически да премине покрай всички вагони, да измери хода на буталото на спирачния цилиндър и да проверява смукатели, клапани и пропуски по въздухопроводите.
- При новите EMU: Спирачният компютър (напр. Knorr-Bremse EP2002 или FlexControl) следи в реално време наляганията във всеки цилиндър, състоянието на вентилите и сензорите за скорост на осите. Ако даден електроклапан блокира, TCMS веднага генерира конкретен диагностичен код (DTC), идентифицира точното място (напр. Мотриса 1, Талига 2, Ос 3) и изолира засегнатия модул без пълна загуба на спирачно усилие.
2. Автоматична проба на спирачките (Automated Brake Test)
Преди тръгване от депо машинистът не трябва да разчита единствено на външен прегледач за извършване на пълна проба на спирачките. Чрез натискане на бутон на бордовия компютър системата самостоятелно:
- Подава налягане към спирачните цилиндри на всички вагони.
- Измерва спада на налягането за определено време (проверка за херметичност).
- Изпробва реакцията на EP клапаните и EDB инверторите.
- Издава електронен протокол за готовност за път.
3. Сервизни интервали и безмаслена апаратура
Компресорните агрегати на Knorr-Bremse (серии VV120-T / VV270-T), използвани в RegioPanter и Coradia Stream, разчитат на безмаслена технология (oil-free technology). Това премахва риска от замърсяване на спирачната система с масло, блокиране на фините електронни вентили и значително съкращава разходите за регулярна поддръжка.
6. Заключение и ползи за железопътния транспорт в България
Внедряването на електрическите мотриси Škoda RegioPanter и Alstom Coradia Stream въвежда европейските стандарти за спирачна безопасност в България.
Използването на интелигентно управление от Knorr-Bremse в комбинация с рекуперативната спирачна технология носи конкретни предимства:
- Повишена безопасност: Значително по-къс спирачен път при екстрено спиране от 160 km/h благодарение на светкавичното EP задействане и магнитно-релсовите спирачки.
- Икономическа ефективност: Значително намалени разходи за електрическа енергия и консумативи (спирачни накладки и дискове).
- Комфорт за пътниците: Отпадане на традиционното „тласкане“ и скърцане при спиране благодарение на алгоритмите за плавен спирачен процес (Brake Blending).
- Екологичен ефект: Намаляване на емисиите от фини прахови частици, отделяни при протриването на метални и композитни накладки.
