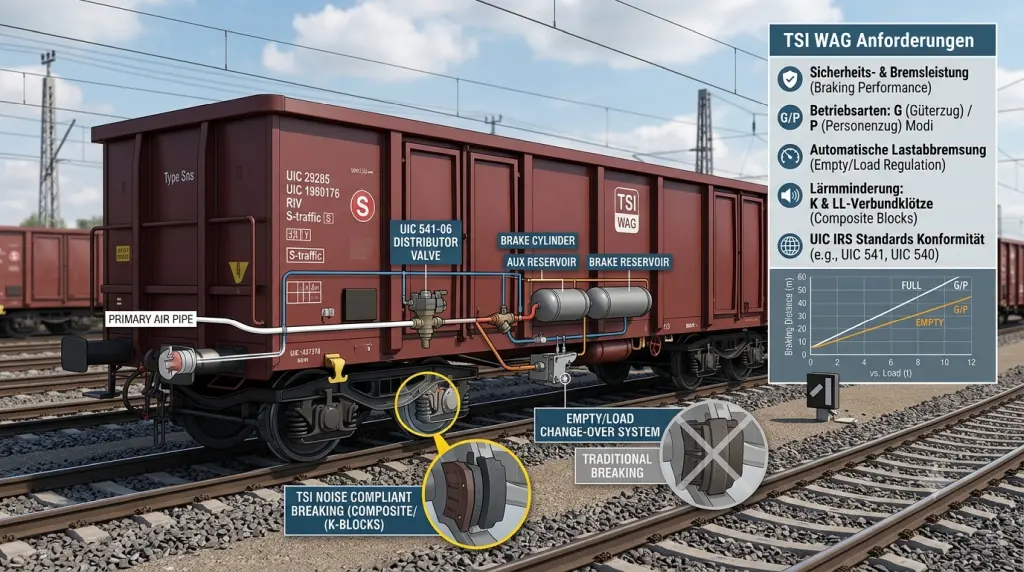

TSI WAG: Изисквания към товарните вагони и тяхното влияние върху спирачните системи

Хармонизацията на железопътния транспорт в рамките на Европейския съюз наложи въвеждането на единни технически спецификации за оперативна съвместимост (TSI). В моята дългогодишна практика като консултант и специалист по железопътна техника често се сблъсквам с предизвикателствата, които тези регулации поставят пред проектирането, модернизацията и поддръжката на подвижния състав.

В тази първа статия от техническата библиотека ще разгледам в детайли TSI WAG (Техническа спецификация за оперативна съвместимост по отношение на подсистемата „Подвижен състав — товарни вагони“) и по-конкретно – как нейните строги изисквания моделират съвременните спирачни системи на товарните вагони.

1. Какво представлява TSI WAG и каква е нейната цел?

TSI WAG (Регламент (ЕС) № 321/2013 на Комисията и неговите последващи изменения) определя основните параметри, на които трябва да отговарят товарните вагони, за да се гарантира безопасното им и непрекъснато движение по европейската железопътна мрежа.

Основната цел е премахването на техническите бариери между отделните държави. Преди въвеждането на TSI, всяка национална железопътна администрация налагаше собствени правила. Днес, съвместимостта се гарантира чрез изпълнение на общи критерии в следните направления:

• Геометрична и механична съвместимост (габарити, натоварване на ос).
• Взаимодействие между влака и инфраструктурата.
• Безопасност на движението, където спирачната система заема централно място.

2. Ключови изисквания на TSI WAG към спирачните системи

Спирачната уредба на товарния вагон е критичен елемент от безопасността. TSI WAG не предписва конкретен конструктивен дизайн на компонентите, а залага функционални изисквания и критерии за ефективност. Това означава, че производителят има свобода в конструирането, стига системата да постига точно определени резултати.

Ето най-важните стълбове, върху които се гради спецификацията:

А. Спирачна ефективност (Braking Performance)

TSI WAG изисква спирачната система да осигурява три основни функции:

1. Служебно спиране: Плавно регулиране на скоростта по време на движение чрез промяна на налягането в главния въздухопровод (ГВ).
2. Внезапно (екстремно) спиране: Максимално бързо спиране при аварийна ситуация, задействано от машиниста или при прекъсване на ГВ.
3. Задържане на място (Ръчна/Застопоряваща спирачка): Способност на вагона да остане неподвижен на наклон от 40‰ (промила) единствено чрез механично задействане, без наличие на сгъстен въздух.

Б. Режими на спиране (P и G)

Спецификацията изисква товарните вагони да поддържат стандартните режими на управление на спирачния процес, дефинирани от UIC:

• Режим G (Товарен): Бавно пълнене и изпразване на спирачните цилиндри (време за пълнене 18–30 секунди). Този режим предотвратява появата на опасни надлъжни динамични сили в дълги товарни композиции.
• Режим P (Пътнически/Бърз): Бързо задействане (време за пълнене 3–5 секунди), използвано при по-къси и бързи товарни влакове.

В. Автоматично регулиране в зависимост от товара

Товарният вагон променя драстично масата си – от празен (тарата) до натоварен (бруто тегло). За да се избегне блокиране на колелата (което води до образуване на плоски места) в празно състояние и да се осигури достатъчно спирачна сила в натоварено, TSI WAG изисква автоматични системи за регулиране:

• Механични сменятели „Празен-Натоварен“: Чрез лостова система се променя предавателното число на спирачната лостова система.
• Автоматично непрекъснато регулиране (Авторежими): Пневматични или механични устройства, които измерват провисването на ресорното окачване на вагона и непрекъснато променят налягането в спирачния цилиндър в съответствие с реалния товар.

3. Влияние на TSI WAG върху конструкцията на спирачните компоненти

Въвеждането на TSI WAG оказа огромно влияние върху еволюцията на спирачното оборудване в Европа. Най-значимата промяна през последните години е свързана с шумовите емисии (TSI Noise), която индиректно пренаписа правилата за триещите се елементи.

Преходът от чугунени към композитни калотки

Традиционните чугунени калотки (тип P10) дълги години бяха стандарт в товарното движение. Те обаче правят повърхността по търкалянето на колелото грапава, което генерира силен шум при движение. TSI WAG, обвързана с екологичните норми за шум, наложи използването на т.нар. „тихи“ композитни калотки:

• K-калотки (органични/синтеровани): Имат висок коефициент на триене, близък до този на пътническите влакове. Внедряването им изисква пълно преизчисляване на спирачната лостова система и промяна на спирачните цилиндри, тъй като силата на притискане трябва да бъде много по-малка в сравнение с чугуна.
• LL-калотки (композитни с характеристики на чугун): Разработени като директен заместител на чугунените калотки при модернизация на съществуващи вагони („retrofit“). Техният коефициент на триене симулира този на чугуна, което позволява запазване на старата лостова система.

Пример от практиката: Преизчисляване на лостовата система

Ако проектирам или модернизирам четириосен вагон-платформа и заменя чугунените калотки с K-калотки, коефициентът на триене се увеличава близо два пъти. Ако запазя същата сила на натиск от спирачния цилиндър, при празен вагон колелата ще блокират моментално при първото спиране. Затова се налага подмяна на разпределителния вентил, преоразмеряване на спирачния цилиндър или промяна на предавателното отношение на спирачните лостове и балансери.

4. Обобщена структура на изискванията (Таблица)

За по-лесно усвояване на материала, обобщавам основните параметри, които проверявам при съответствие на един товарен вагон с TSI WAG:

Критерий по TSI WAG	Техническо решение / Изискване	Референция към стандарти
Време за задействане (Режим P)	3 до 5 секунди	EN 15355 / UIC 540
Време за задействане (Режим G)	18 до 30 секунди	EN 15355 / UIC 540
Спирачен процент (λ)	Мин. 65% за вагони, допуснати до международно движение (S-режим, 100 км/ч)	UIC 544-1 / EN 14531
Защита от приплъзване (WSP)	Задължителна само ако спирачното натоварване на ос надвишава определени граници (рядко при товарни вагони с композитни калотки)	EN 15595
Ниво на шум	Гранични стойности съгласно TSI Noise, постигани чрез композитни калотки (K или LL)	Регламент (ЕС) 1304/2014

5. Заключение

TSI WAG не е просто административен документ – тя е техническа рамка, която гарантира, че всеки товарен вагон, независимо дали е произведен в България, Германия или Полша, ще спре безопасно и предвидимо във всяка точка на Европа. За нас, инженерите и специалистите по поддръжка, разбирането на тези изисквания е критично, защото всяка промяна в конструкцията на вагона рефлектира пряко върху спирачната му ефективност.

Използвана документация

Документ	Статус
TSI WAG (Регламент (ЕС) № 321/2013)	Официален документ
TSI LOC&PAS	Официален документ
